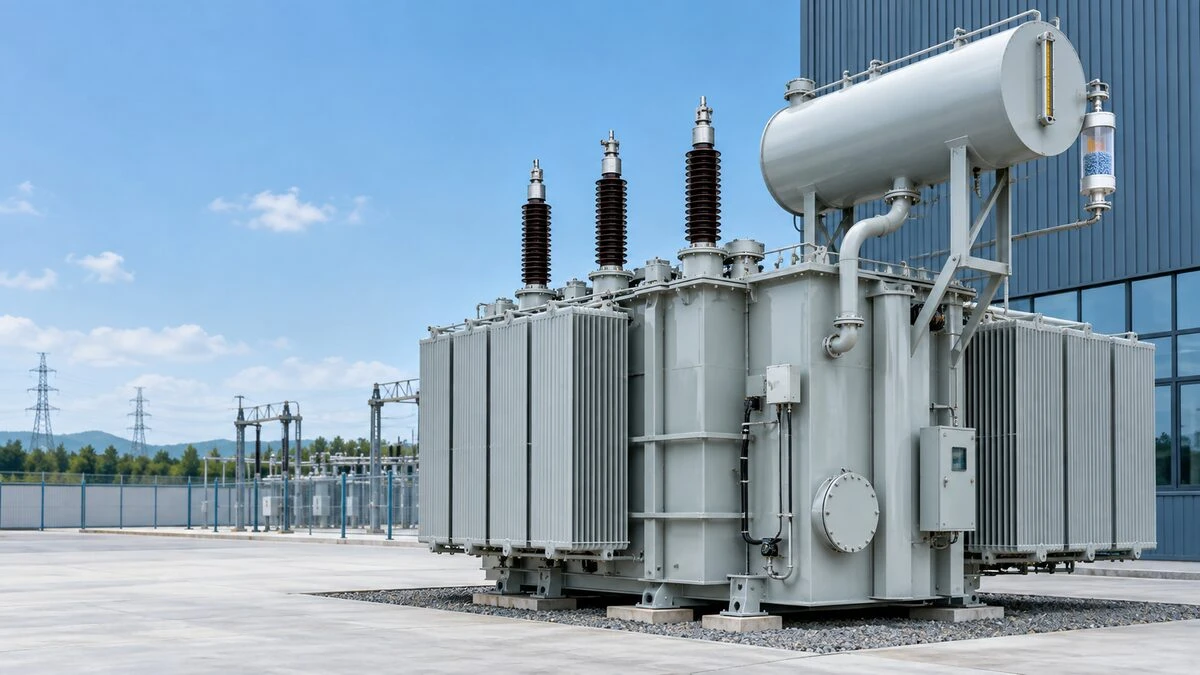

A tangki konservator pengubahialah takungan minyak yang dipasang di atas tangki utama banyak cecair-transformer kuasa tenggelam. Ia menyediakan ruang untuk minyak penebat mengembang apabila pengubah menjadi panas dan kembali apabila unit sejuk.
Konservator bukan radiator penyejuk atau-bekas minyak ganti. Ia adalah sebahagian daripada sistem-pemeliharaan minyak, membantu memastikan tangki utama diisi sambil mengehadkan variasi tekanan.
Mengapa Minyak Transformer Memerlukan Ruang Pengembangan?
Minyak pengubah menukar isipadu dengan suhu. Semasa operasi, kehilangan dalam teras dan belitan menghasilkan haba. Apabila suhu minyak meningkat, minyak mengembang. Apabila beban jatuh atau suhu ambien menurun, ia mengecut.
Tanpa ruang pengembangan yang mencukupi, tangki boleh mengalami tekanan yang berlebihan apabila panas atau paras minyak yang tidak diingini rendah apabila sejuk. Konservator menyediakan volum terkawal untuk pergerakan ini.
Tiga fungsi praktikalnya ialah:
- Menampung pengembangan haba dan pengecutan minyak penebat
- Mengekalkan kepala minyak yang sesuai di atas tangki pengubah utama
- Menyokong pemeliharaan minyak dengan mengawal sentuhan dengan udara luar
Bagaimanakah Konservator Transformer Berfungsi?
Konservator disambungkan ke tangki utama dengan paip minyak. Apabila pengubah menjadi panas, minyak yang mengembang mengalir ke atas ke dalam konservator. Apabila minyak sejuk, ia kembali ke tangki utama secara graviti.
Penunjuk aras minyak-menunjukkan aras anggaran. Kerana bacaan yang dijangkakan bergantung pada suhu minyak, keadaan operasi dan ambien mesti dipertimbangkan.
Pada banyak transformer, ageganti Buchholzdipasang di dalam paip antara tangki utama dan konservator. Ia boleh mengumpul gas yang dihasilkan oleh kerosakan dalaman tertentu dan bertindak balas kepada lonjakan minyak yang cepat. Fungsi penggera dan perjalanan bergantung pada reka bentuk perlindungan pengubah.
Reka Bentuk Tangki Konservator Biasa
Percuma-Pemulihara Pernafasan
Dalam reka bentuk konvensional, ruang udara berkomunikasi dengan atmosfera melalui pernafasan penyahhidratan. Udara yang masuk dikeringkan, tetapi minyak masih menghadapi sedikit oksigen dan kelembapan sisa.
Pundi kencing atau Udara-Pemulihara Sel
Pundi kencing yang fleksibel memisahkan minyak pengubah daripada udara atmosfera. Pundi kencing mengembang dan mengecut apabila paras minyak berubah. Oleh kerana minyak tidak langsung menyentuh udara luar, susunan ini membantu mengurangkan kemasukan lembapan dan pengoksidaan.
Konservator Diafragma
Diafragma menyediakan pemisahan yang serupa melalui penghalang fleksibel yang berbeza. Venting dan pengisian minyak mesti mengikut arahan reka bentuk dan aksesori yang diluluskan.
Komponen Utama untuk Semak
Satu tipikalpemulihara minyak transformermungkin termasuk:
- Tangki silinder yang dikimpal dan kurungan sokongan
- Paip sambungan minyak dan injap pengasingan
- Tolok aras minyak magnetik-.
- Silika-gel atau penafas semula-sendiri
- Pundi kencing, sel udara atau diafragma
- Sambungan longkang, isi dan bolong
- Relay Buchholz, apabila diperlukan
Lukisan GA harus menentukan cerun paip, kedudukan injap, kelegaan penyelenggaraan dan sokongan penghantaran sebelum fabrikasi.
Adakah Setiap Minyak-Pengubah Terendam Mempunyai Konservator?
Tidak. Banyak transformer pengedaran tertutup menggunakan tangki hermetik, dinding beralun fleksibel atau kusyen gas untuk menampung pengembangan minyak. Konservator adalah lebih biasa pada pengubah kuasa yang lebih besar dan pada reka bentuk yang menggunakan sistem pemeliharaan-minyak luaran.
Kaedah pemeliharaan hendaklah dinyatakan dalam siasatan dan lukisan yang diluluskan, bukan diandaikan daripada penarafan sahaja. IEC 60076-1 menyediakan keperluan pengubah am; spesifikasi pembeli mentakrifkan susunan projek.

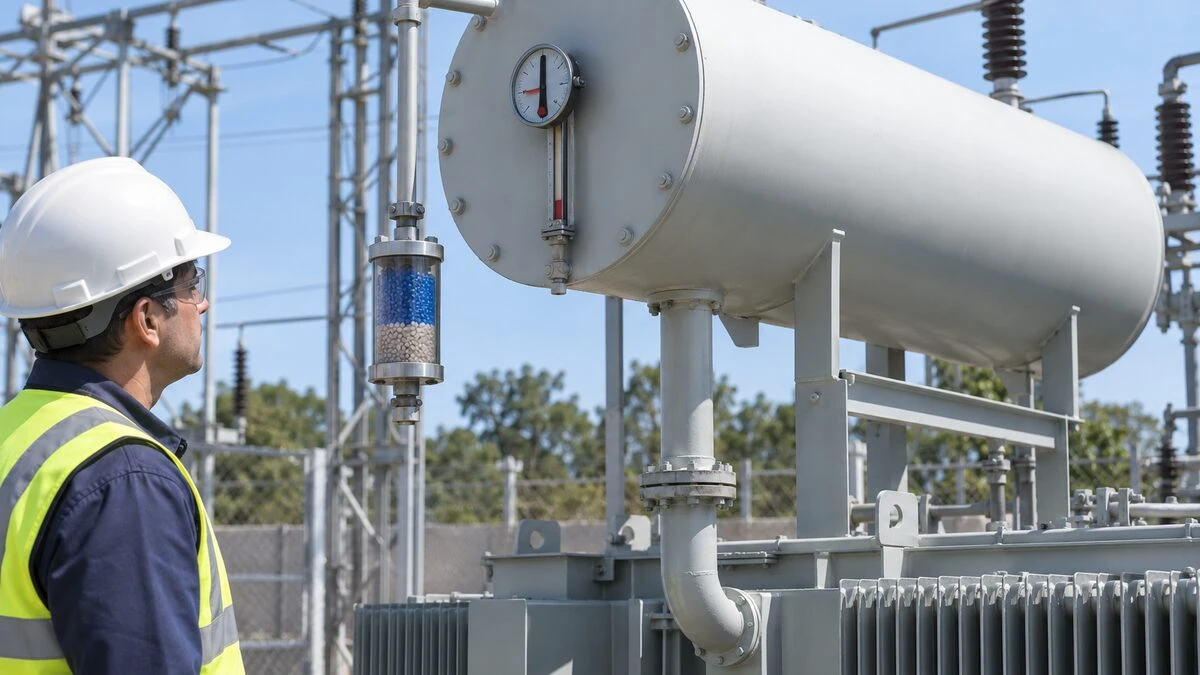

Titik Pemeriksaan dan Penyelenggaraan
Semasa pemeriksaan rutin, semak:
- Paras minyak terhadap suhu minyak yang ditunjukkan
- Kimpalan, bebibir, injap dan tolok untuk kebocoran
- Keadaan pernafasan dan ketepuan bahan pengering
- Keutuhan pundi kencing atau diafragma
- Penyokong konservator dan keadaan salutan
- Penggera geganti Buchholz, pendawaian dan injap pengasingan
Paras yang rendah mungkin menunjukkan kebocoran, pengisian yang salah, udara terperangkap, kegagalan tolok atau kerosakan sel-udara. Pengisian semula tanpa mencari punca boleh menyembunyikan isu yang serius.
Titik Akhir
Konservator kelihatan mudah, tetapi antara mukanya menjejaskan pemeliharaan, perlindungan dan penyelenggaraan minyak. Sahkan isipadu minyak, julat suhu, kaedah pemeliharaan, sambungan, tolok, salutan dan keperluan pemeriksaan sebelum pengeluaran.
Nantong Zhihe Electric mengeluarkan adat tangki minyak transformerdan komponen yang dikimpal kepada lukisan yang diluluskan. Untuk sambungan konservator atau antara muka sokongan, hantar lukisan dan spesifikasi GA untuk semakan.
Soalan Lazim
Apakah tujuan utama tangki konservator transformer?
Ia menampung perubahan volum-minyak apabila suhu naik dan turun, membantu tangki utama kekal diisi dengan betul.
Di manakah tangki konservator dipasang?
Ia biasanya dipasang di atas tangki utama supaya minyak boleh bergerak melalui paip penyambung.
Apakah perbezaan antara konservator dan tangki utama?
Tangki utama mengandungi bahagian aktif dan kebanyakan minyak. Konservator adalah takungan luar untuk pengembangan dan pemeliharaan minyak.
Adakah tangki konservator memerlukan pernafasan?
Sistem jenis-pernafasan atau pundi kencing-percuma biasanya memerlukan-susunan pernafasan udara. Sambungan pernafasan yang tepat bergantung pada sama ada udara atmosfera menyentuh minyak atau hanya bahagian udara pundi kencing.
