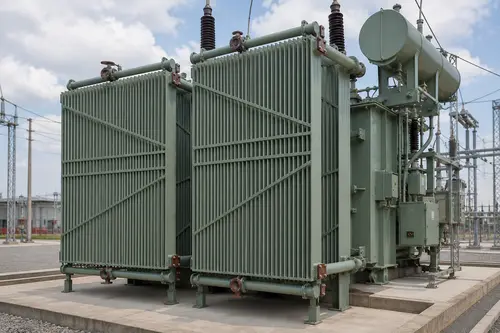

Pengubah langkah-penjana (GSU) mungkin beroperasi hampir dengan beban terkadar untuk jangka masa yang lama. Sistem penyejukannya mesti mengeluarkan kehilangan teras dan belitan tanpa melebihi had suhu minyak dan belitan yang diluluskan. Pemilihan radiator yang lemah boleh mempercepatkan penuaan penebat, menyekat output transformer dan meningkatkan risiko gangguan.
Memilih aradiator pengubah untuk pengubah langkah-penjanamemerlukan lebih daripada membandingkan dimensi panel. Tugas penyejukan, peredaran minyak, antara muka tangki, keadaan tapak dan keperluan pemeriksaan mesti dipertimbangkan bersama. Pereka bentuk pengubah harus mengawal pengiraan haba, manakala pengeluar radiator membina lukisan yang diluluskan.
1. Tentukan Kerugian Transformer, Kapasiti Ternilai dan Duti Penyejukan
Pemilihan harus bermula dengan kerugian terjamin dan bukannya MVA sahaja. Transformer dengan kadaran yang sama mungkin menghasilkan haba yang berbeza kerana teras, konduktor, galangan dan profil pengendaliannya.
Pereka bentuk harus mengira duti penyejukan selepas mempertimbangkan tiada-kehilangan beban, beban dan sesat, serta haba yang dilesapkan oleh tangki utama. RFQ untuk aradiator pengubah loji kuasahendaklah termasuk penarafan pengubah, kelas voltan, jumlah kerugian, kenaikan suhu yang dibenarkan, jenis minyak, ambien-julat suhu dan ketinggian. Menyalin kiraan radiator daripada pengubah terdahulu adalah tidak selamat melainkan keadaan terma benar-benar setanding.
2. Pilih Susunan Penyejukan ONAN atau ONAF yang Sesuai
Dalam sistem ONAN, minyak panas naik secara semula jadi ke dalam pengepala radiator atas dan kembali melalui sambungan bawah selepas penyejukan. Ketinggian radiator, diameter pengepala dan rintangan aliran-minyak mempengaruhi peredaran termosiphon ini.
AnRadiator pengubah ONAFmenggunakan kipas untuk meningkatkan aliran udara dan menyokong penarafan transformer yang lebih tinggi. Reka bentuk harus menentukan kuantiti kipas, arah aliran udara, peringkat pensuisan, kuasa tambahan dan isyarat penggera. Ia juga harus menyatakan beban yang dibenarkan jika satu kumpulan kipas tidak tersedia. Untuk sistem minyak paksa atau terarah, prestasi pam dan kehilangan tekanan litar mesti disemak sebagai sebahagian daripada sistem penyejukan pengubah GSU yang lengkap.
3. Sahkan Kuantiti Radiator, Dimensi dan Haba yang Diperlukan-Kawasan Pelesapan
Penyejukan bergantung pada-permukaan pemindahan haba, pengedaran minyak dan aliran udara. Menambah lebih banyak elemen tidak akan membetulkan laluan minyak yang terhad atau pengudaraan yang lemah.
Lukisan radiator pengubah tersuai hendaklah menentukan bilangan bank, elemen setiap bank, ketinggian dan pic elemen, pengepala-diameter paip, saiz sambungan dan liputan kipas. Kelegaan yang mencukupi diperlukan daripada dinding api, penghalang akustik dan peralatan berdekatan untuk mengelakkan peredaran semula-udara panas.
Radiator pengubah boleh tanggal adalah praktikal untuk unit GSU yang besar kerana ia memudahkan pengangkutan dan penggantian. Walau bagaimanapun, setiap bank boleh tanggal memperkenalkan injap, bebibir, gasket dan sambungan-medan tambahan.
4. Sahkan Antara Muka Bebibir, Jarak Tengah dan Sambungan Aliran-Minyak
Ralat antara muka kerap melambatkan pemasangan akhir. Lukisan yang diluluskan hendaklah mengenal pasti bahagian atas dan bawahjarak tengah bebibir radiator transformer, dimensi bebibir, bolt-corak lubang, jenis gasket dan orientasi sambungan.
Pemegang injap, palam pelepas-udara, mata longkang, lug angkat dan pendakap mesti kekal boleh diakses selepas pemasangan. Untuk radiator pengubah gantian, ukur peralatan sedia ada secara langsung; papan nama pengubah sahaja tidak dapat mengesahkan kebolehtukaran.
Jika dimensi kebolehtukaran IEC dikenakan, nyatakan dalam spesifikasi pembelian. Lukisan yang diluluskan oleh pembeli kekal sebagai dokumen kawalan.
5. Pertimbangkan Kitaran Beban, Suhu Ambien dan Lebihan Penyejukan
Loji beban asas-mungkin memastikan pengubah GSUnya dimuatkan dengan banyak selama berbulan-bulan, manakala loji puncak dan boleh diperbaharui menghasilkan perubahan beban yang lebih kerap. Pemilihan radiator harus mencerminkan kitaran tugas sebenar.
Suhu ambien yang tinggi, sinaran suria, habuk dan aliran udara terhad mengurangkan prestasi penyejukan. Ketinggian tinggi juga merendahkan ketumpatan udara. Aradiator pengubah suhu-ambien-tinggioleh itu mungkin memerlukan lebih luas permukaan atau aliran udara paksa daripada unit serupa dalam iklim sederhana.
Jika loji mesti terus beroperasi dengan satu bank radiator atau kumpulan kipas yang diasingkan, tentukan keperluan redundansi itu sebelum memuktamadkan susun atur.
6. Nyatakan Bahan, Kualiti Kimpalan dan Kebocoran-Keperluan Pengujian
Elemen radiator terbentuk daripada keluli yang agak nipis, menjadikan ketekalan jahitan dan pengelasan pengepala kritikal. Kecacatan kecil boleh berkembang menjadi kebocoran minyak selepas pengangkutan atau kitaran haba.
Apabila layak apembekal radiator pengubah dengan ujian kebocoran, semak semula kebolehkesanan bahan, peralatan membentuk, prosedur kimpalan, lekapan dan kawalan pembaikan. Setiap radiator harus menerima pemeriksaan dimensi dan ujian kebocoran sebelum salutan.
Spesifikasi mesti menyatakan medium ujian, tekanan, masa pegangan dan kriteria penerimaan. Nantong Zhihe Electric melakukan ujian kebocoran radiator 100% pada 150 kPa untuk pesanan yang berkenaan, tertakluk kepada spesifikasi pelanggan yang diluluskan. Mana-mana kawasan yang dibaiki hendaklah diuji semula sebelum rawatan permukaan.
7. Padankan Sistem Salutan dengan Persekitaran Loji Kuasa
"Cat luar" bukanlah spesifikasi yang mencukupi. Loji kuasa pedalaman, pantai, padang pasir dan perindustrian mencipta risiko kakisan yang berbeza.
Sistem salutan radiator pengubah harus mentakrifkan penyediaan permukaan, primer, salut perantaraan, salut atas,-ketebalan filem kering dan kaedah pemeriksaan. Perlindungan C4 atau C5 mungkin sesuai untuk tapak pantai atau tercemar, bergantung pada ketahanan yang diperlukan.
Radiator pengubah bergalvani celup{0} panas boleh dipertimbangkan untuk pendedahan yang teruk, tetapi galvani mesti disertakan semasa reka bentuk kerana ia menjejaskan pengudaraan, saliran dan kawalan dimensi. Permukaan dalaman mesti kekal bersih, kering dan serasi dengan minyak transformer.
8. Menilai Keupayaan Pemeriksaan, Pengangkutan, Pemasangan dan Pembekal
Penilaian pembekal harus meliputi proses lengkap, bukan sahaja harga setiap panel. Seorang yang berkelayakanpengeluar radiator pengubah tersuai untuk projek loji kuasaharus menunjukkan kawalan lukisan, pembentukan dan kimpalan stabil, lekapan kedudukan bebibir-, ujian kebocoran 100%, pemeriksaan salutan dan pembungkusan eksport yang dilindungi.
Semasa pengangkutan, radiator harus disokong oleh bingkai strukturnya. Elemen, muka bebibir, injap dan tepi salutan memerlukan perlindungan daripada hentaman dan kelembapan. Sebelum pemasangan, periksa kebersihan dalaman, gasket, penjajaran bebibir dan operasi injap. Selepas mengisi minyak dan pembuangan, periksa setiap sambungan medan untuk resapan.
Nantong Zhihe Electric mengeluarkan radiator berasaskan lukisan-untuk pengubah kuasa dan projek GSU. Keupayaan kami termasuk tujuh talian kimpalan radiator automatik, kapasiti pengeluaran kira-kira 100 set sehari, pilihan salutan C3–C5 dan pengeluaran radiator bergalvani celup panas-panas.
Untuk semakan teknikal, hantarkan kepada kami lukisan yang diluluskan, kaedah penyejukan, butiran bebibir, keperluan ujian, spesifikasi salutan dan jadual penghantaran.
